Contadores eléctricos

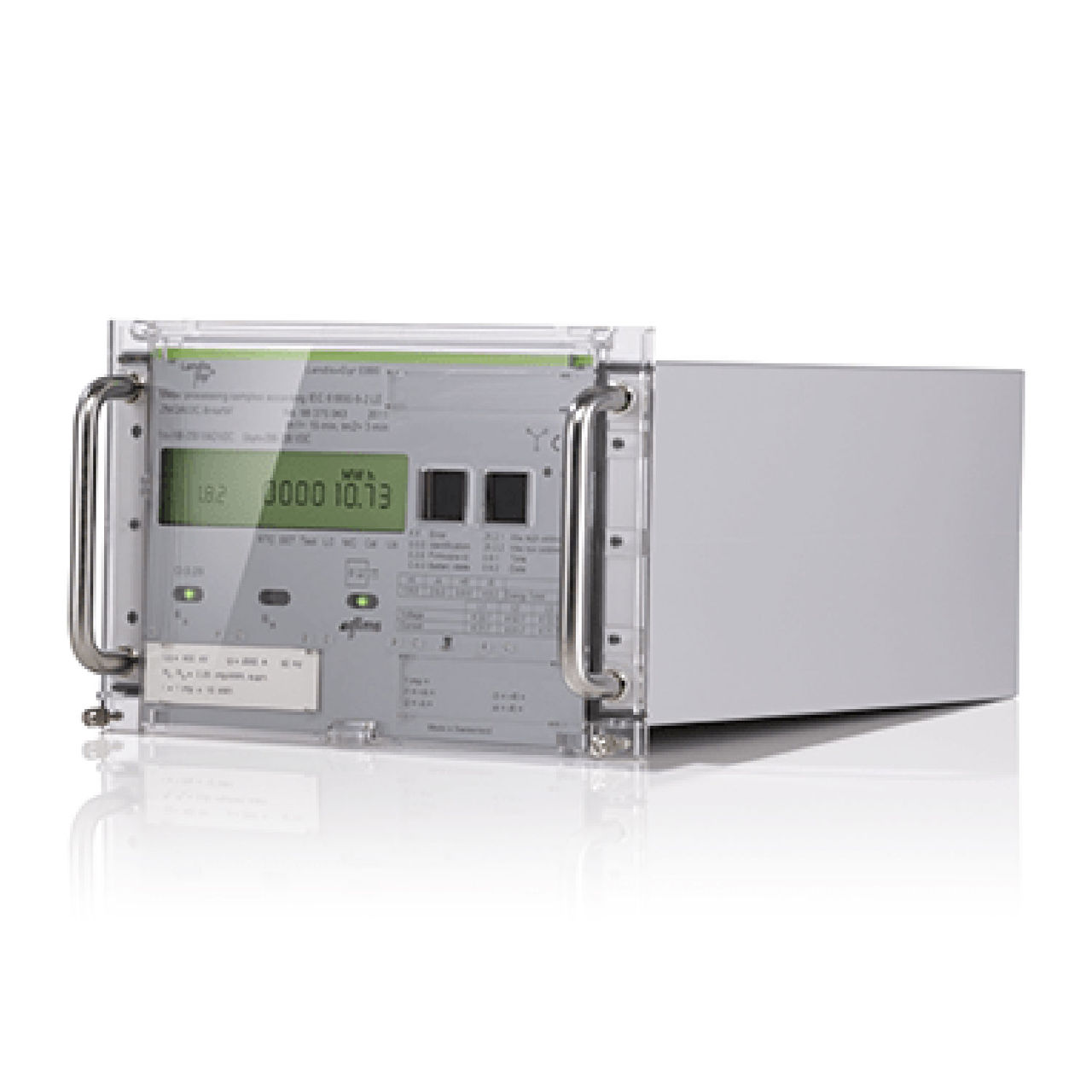

E880

El E880 es un contador eléctrico de alta precisión diseñado para redes de transmisión y subestaciones digitales de alta tensión con transformadores de instrumentos no convencionales (NCIT) según la norma IEC 61850. El contador utiliza valores digitales de muestra de tensiones y corrientes de fase según IEC 61850-9-2 LE para facturación y diagnóstico. Las salidas de corriente y voltaje de la unidad de fusión entran en el...

Innovación en la medición para subestaciones digitales con transformadores de instrumentos no convencionales

El E880 es un contador eléctrico de alta precisión diseñado para redes de transmisión y subestaciones digitales de alta tensión con transformadores de instrumentos no convencionales (NCIT) según la norma IEC 61850. El contador utiliza valores digitales de muestra de tensiones y corrientes de fase según IEC 61850-9-2 LE para facturación y diagnóstico. Las salidas de corriente y voltaje de la unidad de fusión entran en el contador de red E880 como un único flujo de datos. La entrada para los valores muestreados es adaptable a cualquier entorno de subestación, ya sea usando fibra óptica (100 base FX) o Ethernet con RJ45 (10 base TX), y cubre diferentes necesidades del cliente. E880 ofrece eficiencia operativa gracias a su total compatibilidad con el sistema de lectura de contadores existente del cliente y a un conjunto completo de funcionalidades a prueba de futuro, incluyendo una plataforma modular de comunicación multicanal.

Basado en la probada tecnología E850, el medidor de rejilla E880 ofrece máxima precisión y estabilidad a largo plazo en la medición de energía bajo todas las condiciones de funcionamiento. La mayor precisión de medición genera ahorros para los clientes y la precisión está garantizada incluso a la carga más baja del 2% en una operación monofásica, desequilibrada o cos φ inferior a 1. El potente sistema de medición E880 proporciona suficiente resolución para periodos de medición inferiores a 15 minutos (1 a 5 minutos), medición precisa cuando cambia la dirección energética y una sensibilidad muy baja a los cambios de temperatura.

El diseño de montaje en rack fácil de manejar permite a las compañías energéticas ahorrar costes de instalación y espacio.

El contador de rejilla E880 está disponible en una versión principal:

  • E880 f9 montado en rack con conector Essailec®
    • Clase de precisión 0,2S para energía activa y 0,5S / 1 para energía reactiva
    • Valores muestreados 80 veces por ciclo (4000 muestras por segundo a 50Hz, 4800 muestras por segundo a 60Hz)
    • Pantalla de cristal líquido (LCD) de 8 dígitos para la lectura local de datos
    • Módulos de comunicación intercambiables (RS 232 / RS 485 / Ethernet / GSM / GRPS / UMTS (3G))
    • Interfaz óptica integrada e interfaz serie RS485 con protocolo DLMS
    • Comunicación con varios proveedores externos
    • Hasta 8 contactos transmisores (para flujo de energía, supervisión de carga (Pmax, Qmax), periodo de captura)
    • Medición de 4 cuadrantes (+P -P, +Q -Q, Q1.. Q4)
    • Medición de valores instantáneos de tensiones y corrientes de fase
    • Medición del ángulo de fase y detección de la dirección del campo rotatorio
    • Monitorización de valores instantáneos de voltaje (desequilibrio, sobretensión/subtensión, corte) y corriente (desequilibrio, sobrecorriente)
    • Tabla de dip de tensión
    • Control arancelario
    • Tiempo de uso (TOU)
    • Perfiles de carga
    • Instantánea diaria
    • Perfil de valor de facturación almacenado
    • Monitorización de armónicos y distorsión armónica total (THD)
    • Medición de pérdida de línea y transformador
    • Pérdidas totales de potencia activa y reactiva
    • Supervisión de sobrecarga de la línea
    • Medición de energía monofásica
    • Demanda media, demanda máxima y máxima acumulada
    • Medición de energía aparente
    • Monitorización del factor de potencia
    • Monitorización de frecuencia
    • Operación de derivación del alimentador
    • Registros de eventos
    • Diseñado para subestaciones digitales: Optimizado para redes de transmisión y subestaciones de alta tensión utilizando transformadores de instrumentos no convencionales (NCIT) compatibles con IEC 61850.
    • Precisión digital: Utiliza valores muestreados IEC 61850-9-2 LE para facturación y diagnóstico de alta precisión.
    • Integración flexible: Soporta tanto conexiones de fibra óptica (100Base-FX) como Ethernet (RJ45, 10Base-TX) para adaptarse a diversos entornos de subestaciones.
    • Eficiencia operativa: Totalmente compatible con los sistemas de lectura de contadores existentes para un despliegue fluido.
    • Plataforma a prueba de futuro: Cuenta con un sistema de comunicación modular y multicanal para adaptarse a los requisitos de red en evolución.
    • Tecnología probada: Construida sobre la fiable plataforma E850, que garantiza estabilidad a largo plazo y alta precisión en las mediciones bajo todas las condiciones de funcionamiento.
    • Precisión excepcional: Mantiene la precisión incluso con bajas cargas (2%), funcionamiento desequilibrado o bajo factor de potencia (cos φ < 1).
    • Mediciones rápidas y detalladas: El sistema de alta resolución soporta intervalos de medición cortos (1–5 minutos) y registra con precisión los cambios de dirección energética.
    • Resiliencia térmica: Ofrece una sensibilidad muy baja a las variaciones de temperatura, asegurando un rendimiento constante.
    • Ahorro de costes y espacio: El diseño compacto y fácil de instalar en rack reduce el tiempo de instalación y el espacio necesario.
    • Variante disponible: E880 f9 — montada en rack con conector Essailec® para una configuración y mantenimiento más eficientes.
