Medidores de Energia

E880

O E880 é um medidor de eletricidade de alta precisão projetado para redes de transmissão e subestações digitais de alta tensão com transformadores de instrumentos não convencionais (NCIT), de acordo com a norma IEC 61850. O medidor utiliza valores digitais de amostra de tensões de fase e correntes de fase conforme IEC 61850-9-2 LE para faturamento e diagnóstico. As saídas de corrente e voltagem da unidade de fusão entram no...

Inovação em Medição para Subestações Digitais com Transformadores de Instrumentos Não Convencionais

O E880 é um medidor de eletricidade de alta precisão projetado para redes de transmissão e subestações digitais de alta tensão com transformadores de instrumentos não convencionais (NCIT), de acordo com a norma IEC 61850. O medidor utiliza valores digitais de amostra de tensões de fase e correntes de fase conforme IEC 61850-9-2 LE para faturamento e diagnóstico. As saídas de corrente e voltagem da unidade de fusão entram no medidor de rede E880 como um único fluxo de dados. A entrada para valores amostrados é adaptável a qualquer ambiente de subestação, seja usando fibra óptica (100 base FX) ou Ethernet com RJ45 (10 base TX), e atende a diferentes necessidades dos clientes. O E880 oferece eficiência operacional graças à sua total compatibilidade com o sistema de leitura de medidores existente do cliente e a um conjunto abrangente e à prova de futuro, incluindo uma plataforma modular de comunicação multicanal.

Baseado na comprovada tecnologia E850, o medidor de grade E880 oferece máxima precisão e estabilidade de longo prazo na medição de energia sob todas as condições operacionais. A maior precisão da medição gera economia para os clientes e a precisão é garantida mesmo na menor carga de 2% em operação monofásica, desbalanceada ou cos φ abaixo de 1. O potente sistema de medição E880 oferece resolução suficiente para períodos de medição inferiores a 15 minutos (1 a 5 minutos), medição precisa quando a direção da energia muda e sensibilidade muito baixa às variações de temperatura.

O design de montagem em rack fácil de manusear permite que as empresas de energia economizem custos de instalação e espaço.

O medidor de grade E880 está disponível em uma versão principal:

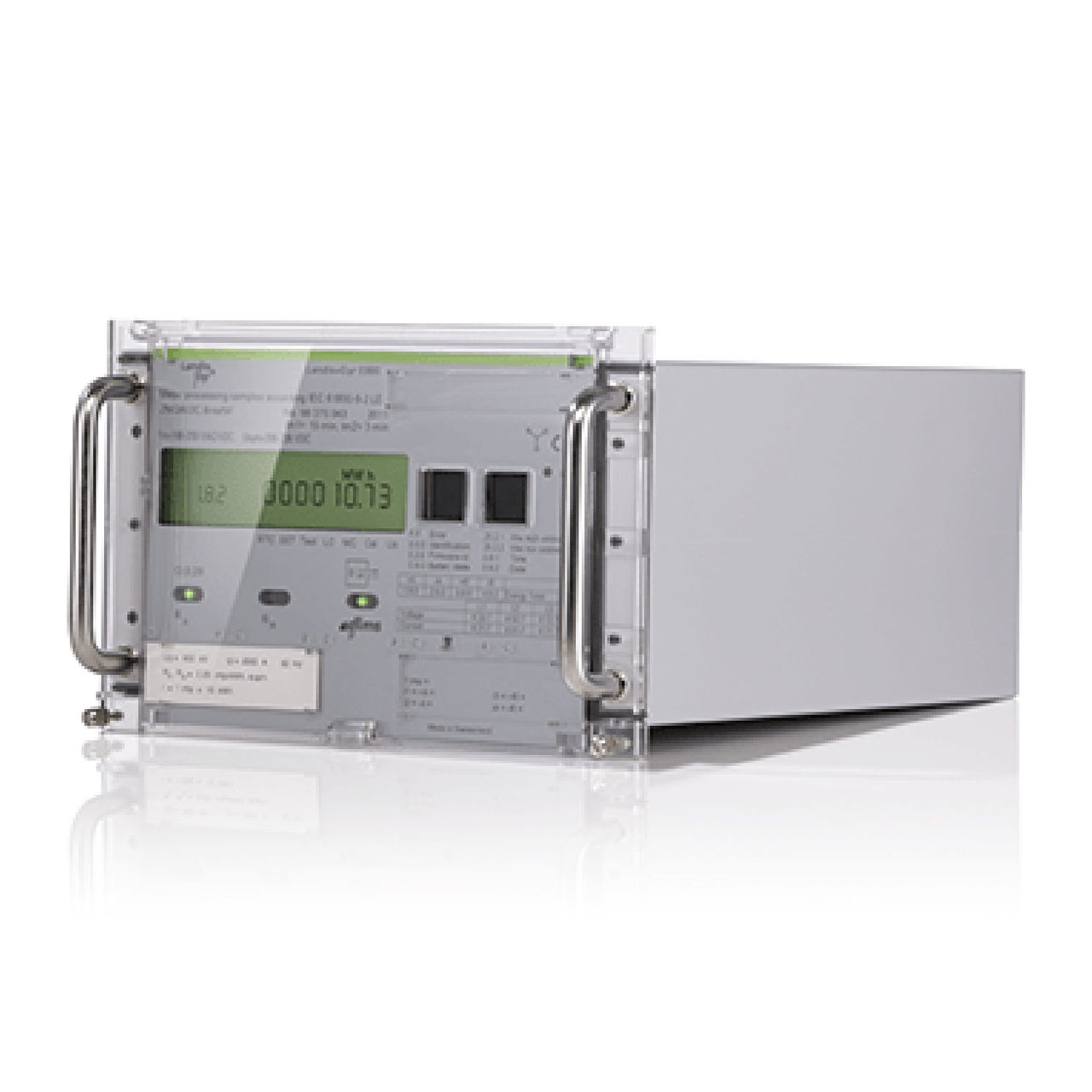

  • E880 f9 montado em rack com conector Essailec®
    • Classe de precisão 0,2S para energia ativa e 0,5S / 1 para energia reativa
    • Valores amostrados 80 vezes por ciclo (4000 amostras por segundo a 50Hz, 4800 amostras por segundo a 60Hz)
    • Display de cristal líquido (LCD) de 8 dígitos para leitura local de dados
    • Módulos de comunicação intercambiáveis (RS 232 / RS 485 / Ethernet / GSM / GRPS / UMTS (3G))
    • Interface óptica integrada e interface serial RS485 com protocolo DLMS
    • Comunicação com vários fornecedores terceirizados
    • Até 8 contatos transmissores (para fluxo de energia, supervisão de carga (Pmax, Qmax), período de captura)
    • Medição de 4 quadrantes (+P -P, +Q -Q, Q1.. Q4)
    • Medição de valores instantâneos de tensões e correntes de fase
    • Medição do ângulo de fase e detecção da direção do campo rotativo
    • Monitoramento de valores instantâneos de tensão (desequilíbrio, sobre/subtensão, interrupção) e corrente (desequilíbrio, sobrecorrente)
    • Tabela de mergulho de tensão
    • Controle tarifário
    • Tempo de uso (TOU)
    • Perfis de carga
    • Snapshot diário
    • Perfil de valor de faturamento armazenado
    • Monitoramento de harmônicos e distorção harmônica total (THD)
    • Medição de perda de linha e transformador
    • Perdas totais de potência ativa e reativa
    • Supervisão de sobrecarga da linha
    • Medição de energia monofásica
    • Demanda média, demanda máxima e máxima acumulada
    • Medição de energia aparente
    • Monitoramento do fator de potência
    • Monitoramento de frequência
    • Operação do alimentador de desvio
    • Registros de eventos
    • Projetado para subestações digitais: Otimizado para redes de transmissão e subestações de alta tensão usando transformadores de instrumentos não convencionais (NCIT) em conformidade com IEC 61850.
    • Precisão digital: Utiliza valores amostrados LE IEC 61850-9-2 para faturamento e diagnóstico altamente precisos.
    • Integração flexível: Suporta conexões de fibra óptica (100Base-FX) e Ethernet (RJ45, 10Base-TX) para se adequar a diversos ambientes de subestações.
    • Eficiência operacional: Totalmente compatível com os sistemas de leitura de medidores existentes para implantação sem falhas.
    • Plataforma à prova de futuro: Conta com um sistema de comunicação modular e multicanal para requisitos de rede em evolução.
    • Tecnologia comprovada: Construída sobre a confiável plataforma E850, garantindo estabilidade de longo prazo e alta precisão de medição em todas as condições operacionais.
    • Precisão excepcional: Mantém a precisão mesmo em cargas baixas (2%), operação desbalanceada ou baixo fator de potência (φ < 1).
    • Medição rápida e detalhada: Sistema de alta resolução suporta intervalos curtos de medição (1–5 minutos) e acompanha com precisão as mudanças de direção de energia.
    • Resiliência térmica: Oferece sensibilidade muito baixa a variações de temperatura, garantindo desempenho consistente.
    • Economia de custo e espaço: O design compacto e fácil de instalar em rack reduz o tempo de instalação e o espaço necessário.
    • Variante disponível: E880 f9 — montada em rack com conector Essailec® para configuração e manutenção simplificadas.
